Motor Arriel 1 – Características e Vantagens

ROGÉRIO APARECIDO HOLZMANN

Introdução

O Motor Arriel foi projetado para adaptar-se as exigências e particularidades de propulsão da nova geração de aeronaves, neste caso o helicóptero.

Sendo assim o projeto do motor foi baseado em alguns aspectos básicos, quais sejam:

a) No ciclo de termodinâmica de alto desempenho;

b) Na simplicidade e confiabilidade de componentes, uma boa capacidade de suporte e manutenção de baixo custo.

Seu desenvolvimento foi baseado em pesquisas e experimentos de outros tipos de motores da primeira geração: ASTAZOU, ARTOUSTE and TURMO e cumpriu algumas etapas, ou seja:

a) Certificação em 1977 pelas Autoridades Francesas;

b) O primeiro motor foi entregue em janeiro de 1978, e

c) O motor Arriel deverá estar em serviço além do ano 2000.

É claro que passou dessa meta de desenvolvimento, pois, continua em operação e evolução em diversas versões até os dias de hoje.

A designação “ARRIEL” dada ao motor é um nome, conforme tradição da Turbomeca, de uma montanha pertencente Pireneus (cadeia de montanhas entre a França e a Espanha).

Assim, o motor Arriel foi lançado em 1977. Atualmente há 28 versões diferentes desse motor e já foram produzidos cerca de 5.000 motores, totalizando mais de 16.5 milhões de horas de vôo. Hoje eles estão divididos em duas famílias: Arriel 1 e Arriel 2, onde a potência de decolagem varia de 478 kW (640 shp) a 704 kW (944 shp).

Em 2004, a Guarda Costeira Americana selecionou o Arriel 2C2 CG para remotorizar uma frota de 95 aeronaves HH65 Dauphin. Em 2006, a EADS North América foi a vencedora do contrato de fornecimento de aeronaves de utilidades para o Exercito norte americano com 322 aeronaves, todas motorizadas com turbinas Arriel 1E2. Devido aos altos índices de produção e vendas, houve necessidade de reestruturação na maneira de atendimento aos operadores do Motor Arriel, principalmente na América Latina. Houve uma demanda muito intensa por componentes o que elevou o tempo de parada do equipamento.

Na tabela abaixo há todos os modelos fabricados e são classificados conforme exemplo:

Motor Arriel 1C1:

1 – Tipo (família)

C – Variação

1 – Versão

TABELAMOTOR

Fonte: Turbomeca do Brasil

2. Informações Gerais do Motor.

O motor Arriel tem uma característica muito importante no que se refere à estratégia de manutenção: a modularidade. A possibilidade de em um conjunto de motores de uma frota, com as mesmas características, realizarem o intercambio de módulos, gerando um resultado satisfatório na parada do equipamento. Quando existe baixa disponibilidade entre módulos de motores diferentes, o administrador pode, após analise, realizar a troca entre motores.

Esse trabalho possibilita ao operador agrupar um conjunto de módulos com baixa disponibilidade e assim diminuir o número de aeronaves paradas por serviço de motor.

Por isso, é importante conhecermos um pouco desse motor e saber quais são suas caracteristicas.

O motor Arriel é dividido em cinco módulos:

Modulo 01 – Eixo de potencia e Caixa de acessórios;

Módulo 02 – Compressor Axial;

Módulo 03 – Geradora de Gás;

Módulo 04 – Turbina de Potência ou Turbina Livre, e

Módulo 05 – Caixa de Redução.

MOTOR

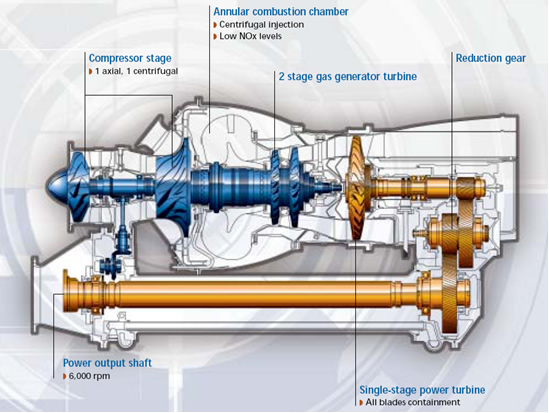

Figura 1 – Desenho esquemático Motor Arriel 1D1

Fonte: Turbomeca do Brasil

3. Características do Motor Arriel 1D1

Vamos nos ater a família do motor Arriel 1, mais especificamente ao Arriel 1D1, que tem as seguintes particularidades:

Função: Realizar a transformação de energia contida no ar e combustível, através da queima, em energia mecânica que é oferecida pelo eixo de potencia (módulo 01).

Principais características: Motor do tipo turbo eixo de concepção modular, que produz 6.000 RPM no eixo de potência e peso aproximado de 126 Kg (vária de acordo com a versão do motor).

3.1 Descrição geral dos sistemas do Motor:

3.1.1 Sistema de Óleo

Tem por finalidade realizar a lubrificação e resfriamento dos componentes do motor, através de óleo sintético (tabela de óleo permitido no manual do motor).

O reservatório e a unidade de resfriamento são instalados fora do compartimento do motor.

O Sistema propicia indicações de pressão e temperatura do óleo, além de indicação de limalha no motor, através de plugs magnéticos instalados nas vias de circulação do óleo.

3.1.2 Sistema de Ar

É um sistema que trabalha com pressurização do ar e que auxilia na queima do queima do combustível e ajuda no resfriamento das partes internas do motor. O sistema supre outras partes do motor e aeronave, como ventilação dos injetores de partida, servir como controle de componentes do motor que trabalham por pressurização de ar (ar P2), controle da válvula de sangria (bleed valve) e aquecimento de cabine.

3.1.3. Sistema de Combustível

O fornecimento de combustível é realizado através de uma bomba do tipo mecânica. Existe uma unidade de medição e válvulas que compõem a Unidade Controladora de Combustível (FCU – Fuel Control Unit) que participa do processo de dosagem de querosene. O processo de partida se dá através de dois injetores simples (partida inicial) e a manutenção do fornecimento do querosene pela roda injetora (roda centrifuga).

3.1.4 Sistema de Controle

Mantém a velocidade de rotação da turbina constante (N2/NTL – Turbina Livre). Controla a aceleração (N1 – Turbina) abrange sistemas de proteção variados. É composto de um sistema hidromecânico que utiliza o próprio combustível com fluido hidráulico para acionamento de componentes do motor, principalmente o FCU.

3.1.5 Procedimento de funcionamento do motor.

Inteiramente automático, sendo que o nível de controle é realizado na partida, parada do motor e controle de emergência.

3.1.6 Indicação do Motor

Diversos sensores indicam velocidade de rotação da geradora de gás; temperatura do gás na saída da turbina (T4 – módulo 03); torque; temperatura e pressão do óleo, mencionado no sistema de óleo; e indicações variadas.

3.1.7 Partida

O giro inicial é realizado por um motor de arranque elétrico, conhecido como “starter gerador”, pois tem a função colocar o motor em uma rotação favorável a partida e também suprir o sistema elétrico da aeronave

Na partida, além do starter, trabalham também duas caixas de alta energia e o controle de combustível manual realizado pelo piloto, através da manete de vazão.

3.1.8 Sistema Elétrico

Compõem esse sistema o sistema de partida, sistema de indicação, sistema de “overspeed”.

É importante lembrar que após o procedimento de partida, com a manete de vazão na posição de vôo, o motor não necessita de energia para continuar em funcionamento, ou seja, queima do combustível.

3.1.9 Transmissão de potência para o Helicóptero

O motor supre o helicóptero de energia mecânica através do eixo de potencia (módulo 01) que é acoplado à caixa de transmissão principal.

A potência fornecida pelo motor (100%) é consumida da seguinte forma:

a) Rotor principal – utiliza aproximadamente 82%

b) Rotor de cauda – cerca de 10%

c) Caixa de transmissão principal – aproximadamente 8%

A principal função do motor é manter a rotação do rotor principal (NR) constante, pois existem vários sistemas que trabalham em conjunto para permitir o funcionamento automático no motor Arriel 1D1. Neste caso não existe a necessidade de controle manual por parte do piloto para manutenção da rotação do rotor principal.

É importante salientar que a limitação de torque, que aprendemos a respeitar, é usualmente imposta pela caixa de transmissão principal.


Referências

Turbomeca do Brasil: WWW.turbomeca.com.br

Training Manual Arriel 1, February 1999.
